Business process mapping: processen in kaart brengen
Wat is processen in kaart brengen?
Processen in kaart brengen, internationaal bekend als business process mapping, is het visueel vastleggen van de stappen, acties en beslissingen binnen een bedrijfsproces. Het vertaalt een complexe, abstracte werkwijze naar één overzichtelijk diagram: een flowchart of stroomschema dat iedereen in één oogopslag begrijpt.
Het doel is niet alleen vastleggen hoe het werk vandaag wordt uitgevoerd (de As-Is-situatie), maar ook knelpunten opsporen en de ideale toekomstige situatie ontwerpen (de To-Be-situatie). Een goede proceskaart beantwoordt direct de volgende vragen:
- Wat wordt er precies gedaan?
- Wie is verantwoordelijk voor elke specifieke taak?
- In welke volgorde worden de taken uitgevoerd?
- Welke systemen en documenten worden hierbij gebruikt?
- Wat is het eindresultaat (de output) van het proces?
Waarom bedrijfsprocessen in kaart brengen loont
Het in kaart brengen van bedrijfsprocessen lijkt misschien een administratieve taak, maar het levert grote strategische en operationele voordelen op. Zonder helder overzicht navigeert een organisatie in feite in het donker. Dit zijn de belangrijkste redenen om ermee te beginnen:
1. Radicale transparantie en duidelijkheid
Mensen zijn visueel ingesteld. Een handleiding van twintig pagina’s wordt zelden gelezen, maar een flowchart op één A4’tje wordt in één oogopslag begrepen. Werkprocessen in kaart brengen creëert een gemeenschappelijke taal binnen de organisatie, zodat elke afdeling begrijpt hoe het eigen werk doorwerkt in dat van anderen.
2. Inefficiënties en knelpunten opsporen
Zodra je een proces visueel uittekent, worden verspilling, bottlenecks en dubbel werk onmiddellijk zichtbaar. Waarom moet een document drie keer worden goedgekeurd? Waarom wacht afdeling A wekelijks twee dagen op data van afdeling B? Door het proces in kaart te brengen kun je het stroomlijnen.
3. Nieuwe medewerkers sneller inwerken
Nieuwe collega’s sneller op snelheid krijgen bespaart tijd en geld. Met duidelijke proceskaarten zijn ze niet afhankelijk van mondelinge overdracht: ze volgen het diagram om te zien hoe hun dagelijkse taken verlopen.
4. Naleving van wet- en regelgeving (compliance)
Voor sectoren met strenge regelgeving is het cruciaal om aantoonbaar te maken hoe processen verlopen. Proceskaarten dienen als bewijslast voor auditors dat procedures rondom kwaliteitsmanagement (zoals de officiële ISO 9001 richtlijnen) of privacy (AVG/GDPR) correct worden nageleefd.
5. Fundament voor automatisering en digitalisering
Bedrijven willen steeds meer automatiseren, bijvoorbeeld met Robotic Process Automation (RPA). Maar je kunt een proces pas automatiseren als je het volledig begrijpt. Een slechte flow automatiseren leidt alleen tot snellere fouten. Processen in kaart brengen is daarmee de eerste stap van elke digitale transformatie.
Sinds AI in beeld komt geldt dat dubbel: een proces dat niet expliciet is vastgelegd, kun je niet aan een agent delegeren. Lees hoe AI implementeren in je bedrijf begint bij je processen.
Werkprocessen in kaart brengen: 4 soorten proceskaarten
Er is niet één juiste manier om een werkproces in kaart te brengen. Welke methode past, hangt af van je doel en van de complexiteit van het proces.
1. De Basis Flowchart (Stroomschema)
Dit is de meest voorkomende en eenvoudigste vorm. Het maakt gebruik van standaard symbolen om een proces van begin tot eind sequentieel weer te geven. Ideaal voor simpele, lineaire processen zonder al te veel betrokken partijen.
2. Swimlane Diagram (Cross-functional Flowchart)
Zodra een proces door meerdere afdelingen of systemen loopt, is de swimlane diagram de beste keuze. Het verdeelt de flowchart in horizontale of verticale ‘zwembanen’, waarbij elke baan een andere rol, afdeling of systeem vertegenwoordigt. Dit maakt in één oogopslag duidelijk wie waar verantwoordelijk voor is en waar de risicovolle overdrachtsmomenten (handovers) zitten.
3. Value Stream Mapping (VSM)
Een techniek die zijn oorsprong vindt in Lean management, gebaseerd op de methodieken van het Lean Enterprise Institute. VSM kijkt naar de bredere stroom van materialen en informatie die nodig zijn om een product of dienst bij de klant te krijgen. Het unieke aan VSM is dat het ook de tijd meet (zowel bewerkingstijd als wachttijd), met als hoofddoel het elimineren van verspilling.
4. SIPOC Diagram
SIPOC staat voor Supplier, Input, Process, Output, Customer. Het is meer een hoogover tabel dan een gedetailleerde flowchart. Het wordt vaak gebruikt aan het begin van een verbeterproject (zoals Six Sigma) om de scope van het proces op hoofdlijnen duidelijk te definiëren.
Stappenplan: hoe breng je een bedrijfsproces in kaart?
Zelf processen in kaart brengen? Volg dit beproefde stappenplan van zes stappen.
Bepaal de Scope en het Doel: Begin niet blindelings met tekenen. Bepaal welk proces je gaat analyseren en waar het proces exact begint en eindigt.
Verzamel het Juiste Team: Een proces tekenen vanuit een ivoren toren werkt niet. Betrek de mensen die het werk daadwerkelijk dagelijks uitvoeren (de Subject Matter Experts).
Verzamel de Data en Definieer de Stappen: Maak een ruwe inventarisatie van alle stappen. Vraag de betrokkenen: Wat doe je daarna? Wie neemt deze beslissing?
Rangschik de Stappen in Sequentiële Volgorde: Plaats alle losse acties in chronologische volgorde. Gebruik de juiste symbolen en trek pijlen om de flow aan te geven. Dit is je ‘As-Is’ map.
Review en Valideer: Leg de getekende map terug bij de werknemers. Pas het diagram aan op basis van hun feedback totdat er consensus is.
Analyseer en Optimaliseer: Waar zitten de vertragingen? Welke stappen voegen geen waarde toe? Ontwerp hiermee een nieuw, verbeterd proces (de ‘To-Be’ map).
KPI’s: hoe meet je het succes van een proces?
Een proces in kaart brengen is pas het begin; het optimaliseren is het doel. Om te weten of je nieuwe ‘To-Be’ proces daadwerkelijk beter presteert, moet je het meetbaar maken. Gebruik hiervoor de volgende Key Performance Indicators (KPI’s):
Doorlooptijd (Lead Time): De totale tijd die verstrijkt vanaf het moment dat een proces start (bijv. een klant plaatst een bestelling) tot het moment dat het proces volledig is afgerond (de klant ontvangt het pakket).
Cyclustijd (Cycle Time): De daadwerkelijke tijd die actief aan een taak wordt besteed, exclusief wachttijden. Als een document 3 dagen op een bureau ligt maar de beoordeling duurt slechts 10 minuten, is de cyclustijd 10 minuten (maar de doorlooptijd 3 dagen).
First Time Right (FTR): Het percentage van de output dat in één keer zonder fouten of correcties het proces doorloopt. Een lage FTR wijst op onduidelijkheden of slechte kwaliteitscontroles in de voorgaande stappen.

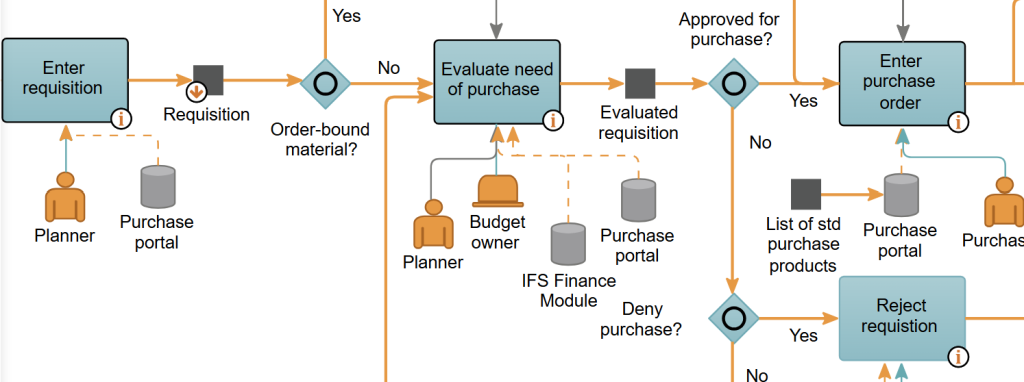

De standaardtaal: belangrijke BPMN-symbolen
Hoewel je zelf symbolen kunt bedenken, wordt wereldwijd vaak de BPMN-standaard (Business Process Model and Notation) gebruikt. Voor de volledige documentatie kun je terecht bij de officiële BPMN specificaties op BPMN.org. De basis bestaat uit:
Ovaal (of afgeronde rechthoek): Geeft de start of het einde van een proces aan.
Rechthoek: Vertegenwoordigt een processtap, actie of taak.
Ruit (Diamant): Een beslissingsmoment waarbij het proces zich opsplitst (bijv. Ja/Nee).
Pijlen: Geven de richting (de flow) van het proces aan.
Cilinder: Staat voor een database of IT-systeem waar gegevens worden opgeslagen.
Veelvoorkomende valkuilen bij het in kaart brengen van processen
Te veel detail: Probeer niet elke muisklik vast te leggen. Houd het op een werkbaar abstractieniveau.
De ‘To-Be’ situatie tekenen in plaats van de ‘As-Is’: Wees eerlijk over de huidige pijnpunten in de organisatie. Teken de realiteit, niet de wens.
Een statisch document creëren: Een process map die eenmaal getekend in een bureaula verdwijnt, is nutteloos. Processen veranderen, dus de kaarten moeten periodiek worden geüpdatet.
Processen in kaart brengen: welke tool kies je?
Een eerste proceskaart teken je prima op een whiteboard of in een tekenprogramma. Maar zodra je processen wilt onderhouden in plaats van eenmalig vastleggen, loop je tegen drie dingen aan: versies raken zoek, niemand weet welke kaart de actuele is, en de koppeling met je systemen en werkinstructies ontbreekt.
Waar je op let bij het kiezen van software om bedrijfsprocessen in kaart te brengen:
- Eén bron van waarheid: alle proceskaarten in één samenhangend model, niet verspreid over losse Word- en Visio-bestanden.
- Publiceren naar de werkvloer: medewerkers moeten de actuele kaart kunnen inzien zonder de tool zelf te openen.
- Koppeling met documenten en systemen: werkinstructies, formulieren, IT-systemen en functieprofielen direct aan een processtap hangen.
- Meerdere niveaus: van procesarchitectuur op hoofdlijnen tot de gedetailleerde werkinstructie, in hetzelfde model.
- Aantoonbaar voor auditors: risico’s en normen zoals ISO 9001 en ISO 27001 koppelen aan de processtappen waar ze gelden.
Bend Projects levert de 2c8 Modeling Tool, software voor procesmodellering en bedrijfsarchitectuur die op deze punten is gebouwd. Je modelleert je processen en koppelt ze direct aan documenten, IT-systemen, functieprofielen, risico’s en doelstellingen, zodat je bij elke wijziging ziet wie en wat geraakt wordt. Naast de licenties verzorgen wij de inrichting en de training van je proceseigenaren.
